博耐斯气动蝶阀概述

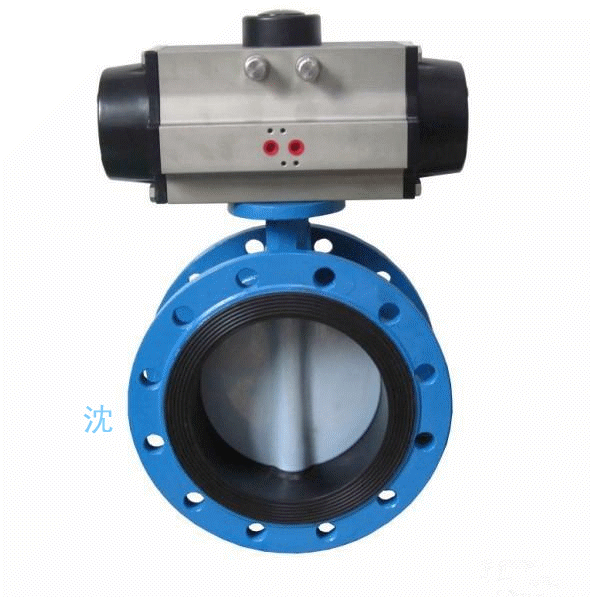

博耐斯BNS64DX气动蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转型调节或切断阀类，配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、液体、浓浆液或灰粉、悬浮颗粒类等介质。
博耐斯气动蝶阀主要特点
1、小巧轻便，容易拆装及维修，安装时不受介质流向的控制，也不受空间位置的影响，并可在任意位置安装。
2、由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
3、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
6、密封件可更换，且密封严密达到双向密封，启闭试验次数可达万次以上。
7、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
8、整体烤漆、能防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
9、BNS64DX气动蝶阀操作力矩小，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作。结构简单、体积小、重量轻、流体阻力小、流量系数大，密封性能好，密封面受冲击小，不改变介质流向，不扰流，压降小，启闭力矩小，适用压力温度范围广，调节范围大，是自动化控制系统中仪表的执行单元。
10、采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90°任意角度），具有较好的调节控制流量等参数。
11、采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
12、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有耐用性及稳定性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
13、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的位置。
气动蝶阀采用标准
设计标准：GB/T12238-1989；JB/T8527-1997
法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
主要技术参数
| 公称通径 |
DN（mm） |
40～2000 |
| 公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
| 密封试验 |
0.66 |
1.1 |
1.76 |
| 气密封试验 |
0.6 |
0.6 |
0.6 |
| 适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
| 驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
| 零件名称 |
材料 |
| 阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 |
铸钢、不锈钢及特殊材料 |
| 密封圈 |
各种橡胶、聚四氟 |
| 阀杆 |
2Cr13、不锈钢 |
| 填料 |
O型圈、柔性石墨O |
密封材料选用和适用温度
| 材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
| 英语简称 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
| 型号代号 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
| 耐*高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
| 耐*低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
| 适用工作温度 |
0~+80℃ |
20~+82℃ |
40~+125℃ |
30~+150℃ |
70~+150℃ |
23~+150℃ |
20~+85℃ |
30~+93℃ |
